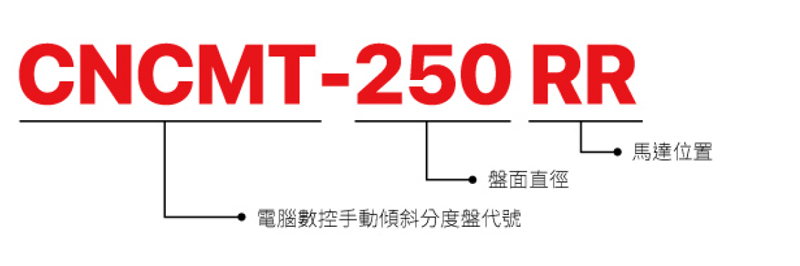

CNCMT-200~630RR

CNCMT-200~630RR

詢價 返回
  • 特性
  • 規格表

  • 配合四軸工作母機，可做同動四軸加工，亦可配合本公司 DC / AC 單軸伺服控制器，連結至 M 訊號，作等分割加工。
  • 可適用於一般傳統銑床、鉆床及切削中心機。
  • 與放電加工機結合，可使用於腳踏車、汽車輪胎模具加工。
  • 傾斜軸為手動式，而旋轉軸為 CNC 控制。
項 目 / 型 號 CNCMT-200 CNCMT-250 CNCMT-320
盤面直徑（mm） ø200 ø250 ø320
垂直中心高（mm） 190 210 270
貫穿孔徑（mm） 30H7 70H7 110H7
T 型槽寬（mm） 12H7 12H7 14H7
導槽塊（mm） 18h7 18h7 18h7
伺服馬達型式   旋轉軸 傾斜軸（刻劃） 旋轉軸 傾斜軸（刻劃） 旋轉軸 傾斜軸（刻劃）
發那科 α4i 手動 α4i 手動 α12i 手動
齒數比 1:90 - 1:90 - 1:180/1:90 -
最小分割單位（度） 0.001° 1° 0.001° 1° 0.001° 1°
每分鐘最大轉速（rpm）（馬達:2000/rpm） 22.2 - 22.2 - 11.1/22.2 -
氣壓剎車扭力（kg•m）（動力源：5kg/cm²） 25 - 47 - 71 -
油壓剎車扭力（kg•m）（動力源：20kg/cm²） 50 - 94 - 142 -
分割精度（sec.） 20" - 15" - 15" -
重覆精度（sec.） 單向 4" - 4" - 4" -
雙向 8" - 8" - 8" -
標準可傾斜角度 0° ~105° 0°~100° 0°~100°
淨重（kgs） 135 220 310
最大工件負載 在垂直

 W=40kg W=125kg W=150kg
在水平

 W=80kg W=300kg W=350kg
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。


項 目 / 型 號 CNCMT-400 CNCMT-500 CNCMT-630
盤面直徑（mm） ø400 ø500 ø630
垂直中心高（mm） 290 330 440
貫穿孔徑（mm） 150H7 180H7 254H7
T 型槽寬（mm） 14H7 18H7 18H7
導槽塊（mm） 18h7 18h7 18h7
伺服馬達型式 旋轉軸 傾斜軸（刻劃） 旋轉軸 傾斜軸（刻劃） 旋轉軸 傾斜軸（刻劃）
發那科 α12i 手動 α12i 手動 α22i 手動
齒數比 1:90 - 1:120 - 1:180 -
最小分割單位（度） 0.001° 1° 0.001° 1° 0.001° 1°
每分鐘最大轉速（rpm）（馬達：2000/rpm） 22.2 - 16.7 - 11.1 -
氣壓剎車扭力（kg•m）（動力源：5kg/cm²） 92  - 125 - 350  -
油壓剎車扭力（kg•m）（動力源：20kg/cm²） 184 - 250 - 700 -
分割精度（sec.） 15" - 15" - 15" -
重覆精度（sec.） 單向 4" - 4" - 4" -
雙向 8" - 8" - 8" -
標準可傾斜角度 0°~100° 0°~100° 0°~100°
淨重（kgs） 380 450 1000
最大工件負載 在垂直 W=300kg W=350kg W=400kg
在水平 W=500kg W=600kg W=800kg
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
