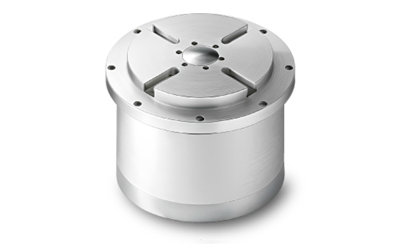

DDR175-50A~DDR210-100A

DDR175-50A~DDR210-100A DDR175-50A~DDR210-100A DDR175-50A~DDR210-100A DDR175-50A~DDR210-100A DDR175-50A~DDR210-100A

詢價 返回
  • 特性
  • 規格表


  • 使用者可依據需求來選用適當匹配的馬達。
  • 使用國產直接驅動可供提產業進行機台，模組及系統之上、下游垂直整合。
  • 未來市場：定位、研磨、雙軸、雙軸同動、兩軸頭。
  • 工具機或半導體設備、液晶及電子製造設備朝一體化、高精度、小型話趨勢發展，直驅的應用會越來越多。
  • 模組化：提供了更大的靈活性、簡化的製造和維護過程、降低成本以及更快速的交付和安裝，這使得企業能夠更有效地應對市場變化並提高競爭力。
馬達製造 GSA GSA GSA GSA
馬達類型 DD175-50 DD210-50 DD210-70 DD210-100
電源電壓 220V 220/380V 220/380V 220/380V
冷卻方式 Free Air convection Water cooling Free Air convection Water cooling Free Air convection Water cooling Free Air convection Water cooling
1 Tp.最大轉距 Nm 83 113 120 200 150 300 230 440
2 Tc.連續轉距 Nm 28 52 47 115 60 160 93 245
3 Ip.最大電流 Arms 12 18 14 28 14 28 28 56
4 Ic.轉續電流 Arms 4 7.5 4.3 11.7 4.3 11.7 8.4 23
5 Np.最大轉速 r/min 250 200 200/400 200/400 150/300 150/300 200/400 150/300
6 Ns.轉續轉速 r/min 150 120 120/240 100/200 100/200 50/100 120/240 80/150
7 Pc.連續額定輸出功率 W 400 660 500/750 1500/2200 800/1000 2200/3000 1168/2400 2200/4000
8 Ploss.最大連續功率損耗 W 260 775 350 2000 450 2800 570 4000
9 分割精度 sec. ±10 ±10 ±7.5 ±7.5 ±7.5 ±7.5 ±7.5 ±7.5
10 重覆精度 sec. ±2 ±2 ±1.5 ±1.5 ±1.5 ±1.5 ±1.5 ±1.5
11 空壓源壓力 kg/cm² 5 5 5 5 5 5 5 5
12 剎車鎖緊扭力 Nm 46 46 60 60 60 60 60 60
13 最大工件負載 kg 14 26 19 46 24 64 37 98
外觀尺寸圖

馬達製造 GSA GSA GSA GSA
馬達類型 DD291-100 DD360-100 DD450-100 DD532-70
電源電壓 220/380V 220/380V AC380V AC380V
冷卻方式 Free Air convection Water cooling Free Air convection Water cooling Free Air convection Water cooling Free Air convection Water cooling
1 Tp.最大轉距 Nm 400 800 700 1150 1050 2300 1240 2330
2 Tc.連續轉距 Nm 190 455 345 780 525 1225 596 1240
3 Ip.最大電流 Arms 15 35 26 50 24 56 25 50
4 Ic.轉續電流 Arms 7.12 17.6 12.8 30 12 28 12 25
5 Np.最大轉速 r/min 120/240 40/110 80/180 40/100 120 80 100 80
6 Ns.轉續轉速 r/min 80/160 20/80 60/140 20/60 80 50 70 50
7 Pc.連續額定輸出功率 W 1605/3210 992/3968 2177/5080 1633/4900 4400 6415 1202 6500
8 Ploss.最大連續功率損耗 W 693 3912 1228 6384 1210 5858 4371 4657
9 分割精度 sec. ±5 ±5 ±3 ±3 ±3 ±3 ±3 ±3
10 重覆精度 sec. ±1.5 ±1.5 ±1.5 ±1.5 ±1.5 ±1.5 ±1.5 ±1.5
11 空壓源壓力 kg/cm² 5 5 5 5 5 5 5 5
12 剎車鎖緊扭力 Nm 200 200 730 730 1600/油壓 1600/油壓 2700/油壓 2700/油壓
13 最大工件負載 kg 63 151 86 192 105 245 98 205

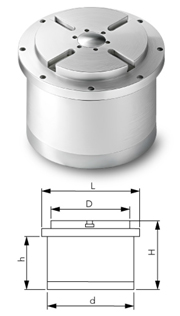

外觀尺寸圖 -

馬達型號 直徑(D)mm 總高(H)mm 寬度(L)mm 底部高(h)mm 底部寬(d)mm
DD175-50 150-200 150 230 109.5 200
DD210-50 200-250 150 260 109.5 230
DD210-70 200-250 170 260 129.5 230
DD210-100 200-250 200 260 159.5 230
DD291-100 200-300 200 350 159.5 320
DD360-100 300-400 200 430 159.5 400
DD450-100 400-500 200 520 159.5 490
DD532-70 500-600 170 600 129.5 570
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。

馬達製造 GSA GSA
馬達類型 DDH115-08 DDH115-48
電源電壓 220V 220V
冷卻方式 Free Air convection Free Air convection
1 Tp.最大轉距 Nm 5.3 29.5
2 Tc.連續轉距 Nm 2.1 12.6
3 Ip.最大電流 Arms 4.3 4
4 Ic.轉續電流 Arms 1.7 1.7
5 Np.最大轉速 r/min 2000 350
6 Ns.轉續轉速 r/min 1500 200
7 Pc.連續額定輸出功率 W 155 127
8 Ploss.最大連續功率損耗 W 220 357
9 分割精度 sec. ±3 ±3
10 重覆精度 sec. ±1 ±1
11 最大工件負載 kg 1.5 9

馬達型號 直徑(D)mm 總高(H)mm 寬度(L)mm
DDH115-08 150-200 175 250
DDH115-48 200-300 175 370
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。

馬達製造 GSA GSA
馬達類型 DD175-50WS DD291-50WS
電源電壓 AC380V AC380V
冷卻方式 Water cooling Water cooling
1 Tp.最大轉距 Nm 115 410
2 Tc.連續轉距 Nm 76 270
3 Ip.最大電流 Arms 20 64
4 Ic.轉續電流 Arms 13.2 32
5 Np.最大轉速 r/min 1500 600/1500
6 Ns.轉續轉速 r/min 400 300
7 Pc.連續額定輸出功率 W 4000 8620
8 Ploss.最大連續功率損耗 W 2200 4000
9 分割精度 sec. ±7.5 ±7.5
10 重覆精度 sec. ±1.5 ±1.5
11 空壓源壓力 kg/cm² 5 5
12 剎車鎖緊扭力 Nm 46 180
13 最大工件負載 kg 26 80

馬達型號 直徑(D)mm 總高(H)mm 寬度(L)mm 底部高(h)mm 底部寬(d)mm
DD175-50WS 150-200 175 250 134.5 220
DD291-50WS 200-300 175 370 134.5 340
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
