CLT-63~300

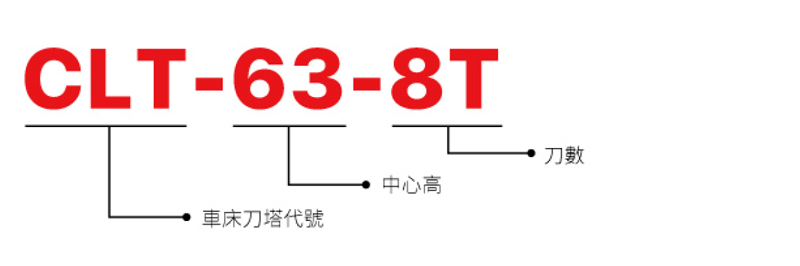

項目 / 型號		CLT-63		CLT-80		CLT-100		CLT-125B		CLT-160A		CLT-200		CLT-300
刀數	N	8	12	8	12	8	12	8	12	8	12	8	12	8	12
中心高	mm	63		80		100		125		160		200		300
轉動慣量	kg.m²	1.6		5.5		11		12.8		20		40		40
轉一刀位並鎖緊（theoretical value）	Sec.	0.6		0.6		0.8		0.8		1.2		1.5		1.5
鎖緊力	kgf	1060		2500		3400		6480		8100		11130		11130
轉最遠刀並鎖緊（theoretical value）	Sec.	1.4	1.6	1.4	1.6	1.5	1.85	1.5	1.85	3.6	5.2	4.5	6.5	4.5	6.5
油壓壓力	kgf/cm²	25~30		33~37		33~37		35~40		33~37		33~37		33~37
流量	L/min	20		30		40		40		40		50		50
重覆精度（theoretical value）	Sec.	±1"		±1"		±1"		±1"		±1"		±1"		±1"
F1 x b	Nm	2100		3200		6000		9000		17500		24000		24000
F2 x b	Nm	2500		3800		10000		12000		29000		40000		40000
F3 x b	Nm	1200		1600		4000		6000		14500		20000		20000
重量（不含刀盤）	kgs	46		62		97		115		200		380		400
離合齒外徑 / 型態	mm	Ø120 2 pcs		Ø160 2 pcs		Ø180 2 pcs		Ø210 2 pcs		Ø280 2 pcs		Ø346 2 pcs		Ø346 2 pcs
外觀尺寸圖

※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。

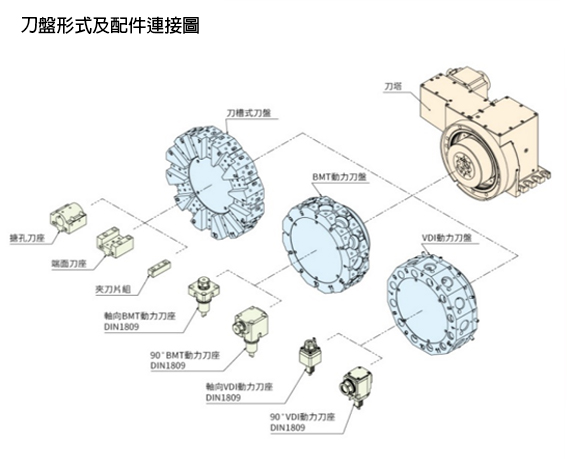

項目 / 型號	CLT-63	CLT-80	CLT-100 CLT-125B	CLT-160A	CLT-200 CLT-300
8 支刀盤	對邊 228mm	對邊 270mm	對邊 330mm	對邊 385mm	對邊 483mm
12 支刀盤	對邊 290mm	對邊 340mm	對邊 420mm	對邊 480mm	對邊 600mm
搪刀座	刀具規格孔徑⌀20	刀具規格孔徑⌀32	刀具規格孔徑⌀40	刀具規格孔徑⌀40/⌀50	刀具規格孔徑⌀50
端面刀座	刀具規格口 20	刀具規格口20 / 口25	刀具規格口25	刀具規格口25 / 口32	刀具規格口32

※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。

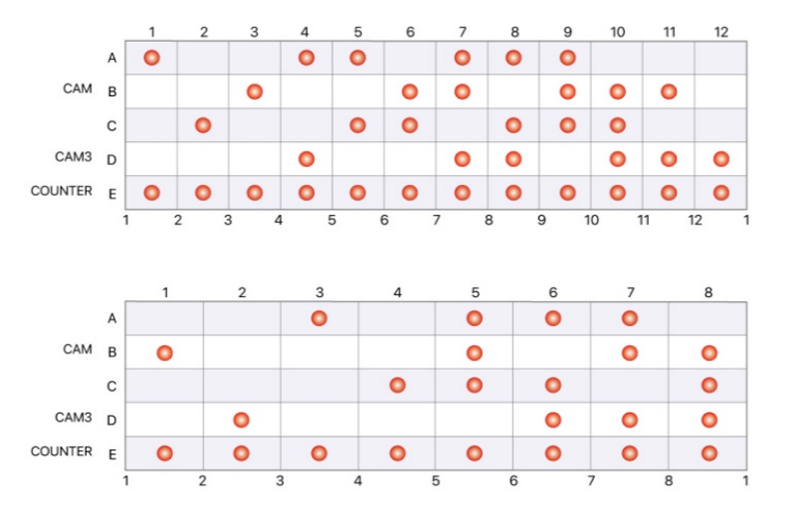

電器系統 CLT-63, 80, 100, 125, 200, 300
項目	內容	特性	線碼	信號
Sensor A	刀位檢出感測器	10~30V DC 100 mA（負載 Load）輸出 Output-PNP-NO	-24V -A -0	棕 24V Brown 24V 黑信號 Black Out 藍 0V Blue 0V
Sensor B	刀位檢出感測器	10~30V DC 100 mA (負載 Load) 輸出 Output-PNP-NO	-24V -B -0	棕 24V Brown 24V 黑信號 Black Out 藍 0V Blue 0V
Sensor C	刀位檢出感測器	10~30V DC 100 mA（負載 Load）輸出 Output-PNP-NO	-24V -C -0	棕 24V Brown 24V 黑信號 Black Out 藍 0V Blue 0V
Sensor D	刀位檢出感測器	10~30V DC 100 mA（負載 Load）輸出 Output-PNP-NO	-24V -D -0	棕 24V Brown 24V 黑信號 Black Out 藍 0V Blue 0V
Sensor E	刀盤停止轉動檢出感測器	10~30V DC 100 mA（負載 Load）輸出 Output-PNP-NO	-24V -E -0	棕 24V Brown 24V 黑信號 Black Out 藍 0V Blue 0V
Sensor F	刀盤鬆開鎖緊檢出感測器	10~30V DC 100 mA（負載 Load）輸出 Output-PNP-NO	-24V -F -0	棕 24V Brown 24V 黑信號 Black Out 藍 0V Blue 0V
Sol A	刀盤鬆開電磁閥	DC24V AC110V
Sol B	刀盤正反轉電磁閥	DC24V AC110V
