- CNC分度盤-滾齒凸輪式系列
- 分度盤
- RCT-170R~320R

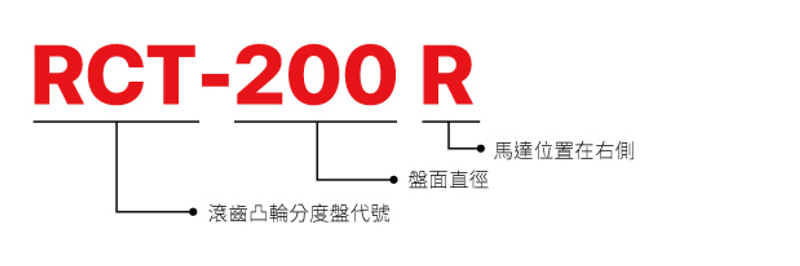

RCT-170R~320R
- 特性
- 規格表

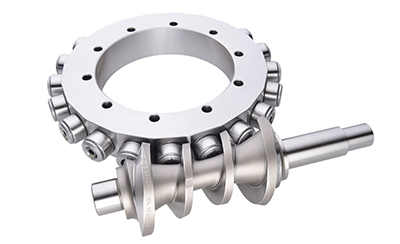

- 採用零背隙滚齒凸輪結構傳動。
- 具備高速運轉、快速定位、高精度、高耐久性、低磨耗的特性。
- 長時間加工可保持精度穩定。
| 項 目 / 型 號 | RCT-170R | RCT-200R | RCT-250R | RCT-320R | |||
|---|---|---|---|---|---|---|---|
| 盤面直徑（mm） | 170 | 200 | 250 | 320 | |||
| 垂直中心高（mm） | 135 | 160 | 185 | 210 | |||
| 貫穿孔徑（mm） | 35H7 | 35H7 | 70H7 | 80H7 | |||
| T 型槽寬（mm） | 12H7 | 12H7 | 12H7 | 14H7 | |||
| 導槽塊（mm） | 18h7 | 18h7 | 18h7 | 18h7 | |||
| 伺服馬達型式 | 發那科 | α4i | α4i | α8i | α8i | ||
| 齒數比 | 1:30 | 1:40 | 1:40 | 1:60 | |||
| 最小分割單位（度） | 0.001° | 0.001° | 0.001° | 0.001° | |||
| 每分鐘最大轉速（rpm）（馬達：2000/rpm） | 66.6 | 50 | 50 | 33.3 | |||
| 氣壓剎車扭力（kg•m）（動力源：5kg/cm2） | 25 | 25 | 45 | 71 | |||
| 油壓剎車扭力（kg•m）（動力源：20kg/cm2） | 50 | 50 | 90 | 142 | |||
| 分割精度（sec.） | 20" | 20" | 20" | 20" | |||
| 重覆精度（sec.） | 4" | 4" | 4" | 4" | |||
| 旋轉加工最大切削力（kg•m） | 25 | 25 | 60 | 80 | |||
| 淨重（kgs） | 65 | 80 | 120 | 200 | |||
| 最大工件負載 | 在垂直 |  |
W=75kg | W=75kg | W=100kg | W=150kg | |
| 在水平 |  |
W=150kg | W=150kg | W=250kg | W=350kg | ||
| 外觀尺寸圖 |  |
|
|
|
|||
| ※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。 |
