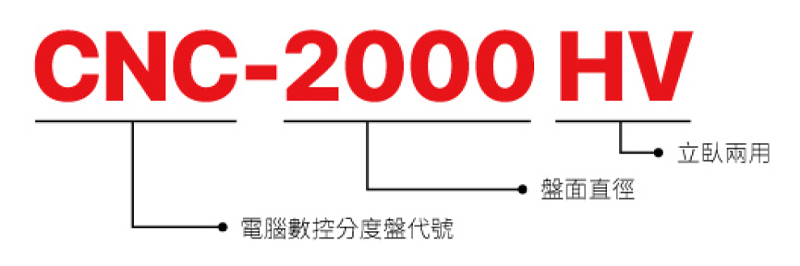

CNC-1000SI~2000HV
- 特性
- 規格表
- 檔案下載
- 可生產盤面尺寸由1000mm至2000mm，或依照客戶需求製造，立/臥皆可製作高精度高負載設計適用於重切削及量測應用工作。
- 採用高夾持扭力雙向油壓碟剎鎖緊，夾持扭力高、不跑位。
- 所有內部零件均用高等級材質及加工所完成，每台分度盤均做過48小時不停運轉及精度測試，所有電子零件均由日本/德國進口，保證持久運轉信任度（精密度）。
- 任意分度0.001°，精度可由客戶要求5秒或10秒或更高精度。
| 項目 / 型號 | CNC-1000SI | CNC-1200SI | CNC-1500SI | CNC-2000HV | ||
|---|---|---|---|---|---|---|
| 盤面直徑（mm） | 1000 | 1200 | 1500 | 2000 | ||
| 垂直中心高（mm） | 650 | 810 | 900 | 1100 | ||
| 中心孔尺寸（mm） | - | - | - | 200x70深 | ||
| T型槽寬（mm） | 20H7 | 20H7 | 22H7 | 28H7 | ||
| 導槽塊（mm） | 22h7 | 22h7 | 28h7 | 36h7 | ||
| 伺服馬達型式 | 發那科 | α30 i | α30 i | α30 i | α40 i | |
| 齒數比 | 1:360 | 1:360 | 1:720 | 1:720 | ||
| 最小分割單位（度） | 0.001° | 0.001° | 0.001° | 0.001° | ||
| 每分鐘最大轉速（rpm）（馬達：2000/rpm） | 5.55 | 5.55 | 2.78 | 2.78 | ||
| 油壓剎車扭力（kg•m）（動力源：35kg/cm²） | 1440 | 1440 | 1600 | 5500 | ||
| 分割精度（sec.）無解碼器 | 30" | 30" | 30" | 30" | ||
| 重覆精度（sec.）無解碼器 | 單向 | 4" | 4" | 4" | 4" | |
| 雙向 | 8" | 8" | 8" | 8" | ||
| 旋轉加工最大切削力（kg•m） | 500 | 500 | 600 | 700 | ||
| 淨重（kgs） | 1500 | 3500 | 6000 | 8000 | ||
| 最大工件負載 | 在垂直 | W=1500kg | W=2000kg | W=3000kg | W=4000kg | |
 |
||||||
| 在水平 | W=3500kg | W=5000kg | W=8000kg | W=10000kg | ||
 |
||||||
| 外觀尺寸圖 |  |
|
|
|
||
| ※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。 |
1000HV-2000HV 規格表-PDF
