HRT-500S1-2500

HRT-500S1-2500

詢價 返回
  • 特性
  • 規格表
  • 檔案下載

  • 油壓性鎖緊，高剛性剎車結構，確保工作環境，耐重切削。
  • 可生產盤面尺寸由 400 至 2500mm 或依照客戶需求製造，可製作高精度高附載設計適用於重切削及測量應用工作。
  • 指定內藏中心分油壓機構，適用臥式中心機與汽機車業專機使用。
  • 適用臥式切削中心機，落地式臥式糖床，等分割加工及連續切削。
  • 高精密度，配合特殊材質超耐磨銅合金蝸輪及高硬度蝸桿，耐用持久。
  • 可依客戶設計配合外型及連接面。
  • 所有內部零件均用高等級材質及加工所完成，每台分度盤均做過 48 小時不停運轉及精度測試，所有電子零件均由日本/德國進口，保證持久運轉信任度。
  • 可任意分度 0.001°，精度可由客戶要求 6 秒或 10 秒。
項 目 / 型 號 HRT-500S1 HRT-630S1 HRT-800S1 HRT-1000S1
工作台尺寸（mm） 500 630 800 1000
T 型槽尺寸（mm） 18H7 18H7 18H7 22H7
總高度（mm） 305 315 340 380
伺服馬達型式 發那科 α12i / α22i  α22i  α22i  α22i / α30i
齒數比 1:90 1:180 1:180 1:180
每分鐘最大轉速（rpm）（馬達：2000/rpm） 22.2 11.1 11.1 11.1
鎖緊/鬆開 油壓 35kg/cm2 油壓 35kg/cm2 油壓 35kg/cm2 油壓 35kg/cm2
最大工件負載（kgs）（平均分布） 1000 2000 3000 5000
分割精度（sec.） 15" 15" 15" 15"
重覆精度（sec.） 4" 4" 4" 4"
鎖緊力（kgs） 240 210 280 1020
剎車扭力（kg•m） 240 210 280 1020
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。

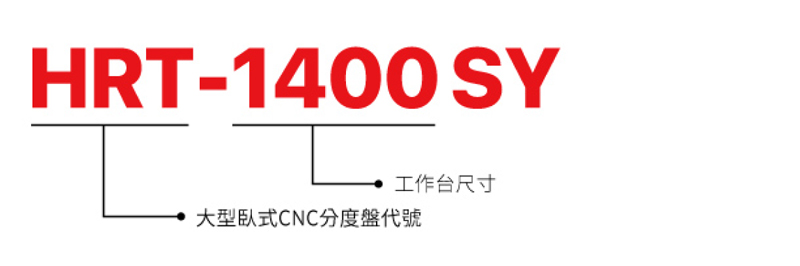

項 目 / 型 號 HRT-1200 HRT-1400SY HRT-2000 HRT-2500
工作台尺寸（mm） 1200 1400 2000 2500
T型槽尺寸（mm） 22H7 22H7 22H7 28H7
總高度（mm） 450 490 600 649
伺服馬達型式 發那科 α30i  α30i  α40i  α40i
齒數比 1:360 1:720 1:720 1:1800
每分鐘最大轉速（rpm）（馬達：2000/rpm） 5.55 2.78 2.78 1.11
鎖緊/鬆開 油壓 35kg/cm2 油壓 35kg/cm2 油壓 35kg/cm2 油壓 35kg/cm2
最大工件負載（kgs）（平均分布） 5000 10000 20000 30000
分割精度（sec.） 30" 30" 30" 30"
重覆精度（sec.） 4" 4" 4" 4"
鎖緊力（kgs） 1405 1800 2000 6800
剎車扭力（kg•m） 1405 1800 2000 6800
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
