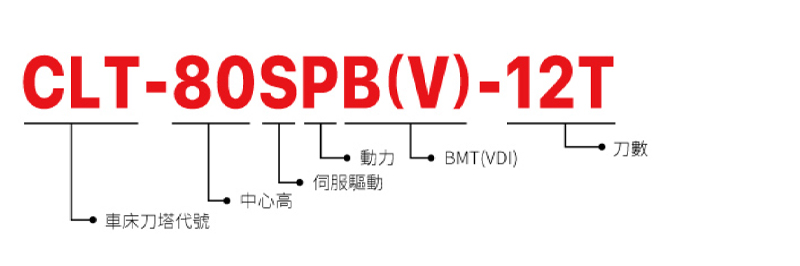

CLT-80SPB~200SPB

CLT-80SPB~200SPB

詢價 返回
  • 特性
  • 規格表
  • 檔案下載

  • 動力刀具最高轉速可達 R.P.M. 5000/6000，扭力超強，適用重銑切削、鑽孔、攻牙。
  • 動力刀座的聯結器採用 DIN1809 介面。
  • 旋轉定位採用三片式離合齒及油壓鎖緊，耐用性高，適合重切削。
  • 動作快速，轉一刀位只需 0.1 秒（相鄰刀），定位精度 ±2 秒，重覆精度 ± 1秒。
  • 動力主軸馬達可依不同控制器型號作改變，如西門子、三菱。
  • 刀盤型式採用 VDI 或 BMT，定點精度可達 0.01mm（未裝刀座），同心度達 0.005mm。
  • 旋轉定位與動力刀具交換時間在 1 秒內。
  • 低噪音、耐用性佳。

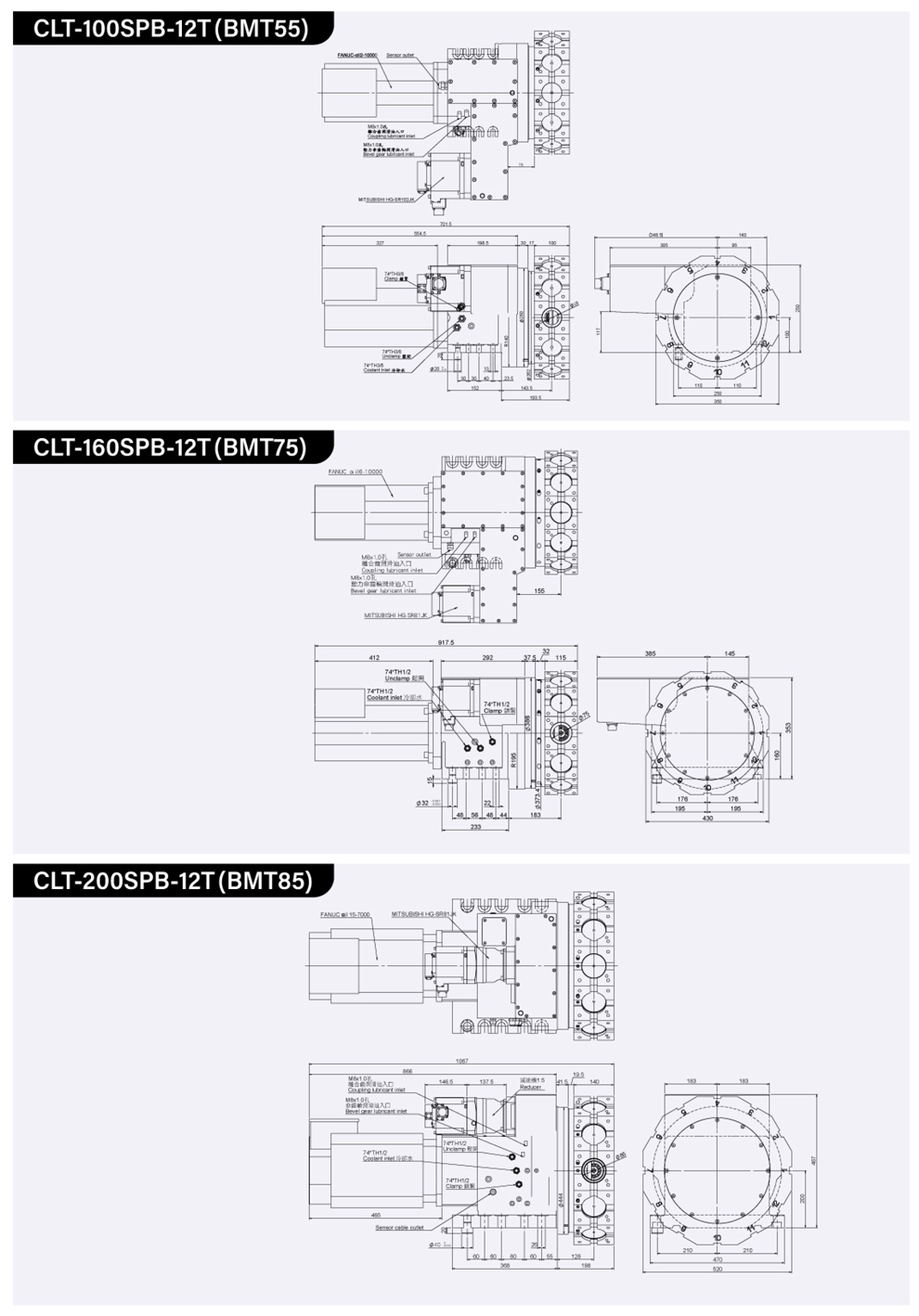

項目 / 型號 CLT-80SPB CLT-100SPB CLT-125SPB CLT-160SPB CLT-200SPB
刀數 N 12 12 12 12 12
中心高 mm 80 100 125 160 200
刀盤尺寸  mm 310 350 350 350 380 430 520 520
鎖緊力 kgf 2646 3840 5780 8790 13900
轉一刀位並鎖緊（theoretical value） Sec. 0.49 0.64 0.8 0.93 1.6
轉最遠刀並鎖緊（theoretical value） Sec. 0.79 1.21 1.37 2 4.6
油壓壓力 kgf/cm² 35±3 35±3 40±3 40±3 40±3
流量 L/min 20 20 20 20 30
伺服馬達型號   MITSUBISHI
HG-SR52JK		 MITSUBISHI
HG-SR102JK		 MITSUBISHI
HG-SR102JK		 MITSUBISHI
HG-SR102JK		 MITSUBISHI
HG-SR81JK
齒數比   24:1 45:1 45:1 45:1 120:1
馬達額定扭力 N.m 2.4 4.8 4.8 4.8 8.1
離合齒外徑 / 型態 mm Ø125/3pcs Ø150/3pcs Ø180/3pcs Ø230/3pcs Ø270/3pcs
主軸馬達型號   FANUC
αiI2-10000		 FANUC
αiI2-10000		 FANUC
αiI2-10000		 FANUC
αiI3-10000		 FANUC
αiI65-10000		 FANUC
αiI15-7000		 FANUC
αiI15-7000
刀具尺寸   BMT45 BMT55 BMT55 BMT55 BMT65 BMT75 BMT85 BMT85
驅動離合齒   DIN 1809 DIN 1809 DIN 1809 DIN 1809 DIN 1809
齒數比   1:1 1:1 1:1 1:1 1:1
刀具最高轉速  rpm 5000 5000 5000 4000 3500 3500
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
