M-MATE II
- 特性
- 規格表
- 檔案下載
- 採用 LED 背光板 5.7 吋顯示器。
- 中 / 英文字幕，操作簡易。
- 可連結工作母機 M-訊號（不限廠牌）。
- 搭配 AC 伺服系統，高精密，速度快，扭力大。
- 可搭配各廠伺服馬達如：安川、三菱、台達、東元。
- 節距補償功能，提供 36 個補償值，每 10 度補償一次，以達最佳的行程精度。
- 選配海德漢光學尺，做閉迴路系統。
- 選配 MPG 手搖輪，方便工件校正。
| 項 目 | 規 格 說 明 |
|---|---|
| 最小分割角度 | 0.001° |
| 可程式分割角度 | 0.000~999.999° |
| 緊急停止 | 整個控制系統停止 |
| 輸入方式 | 鍵盤輸入 |
| 程式容量 | 共 15 組程式 |
| 程式步驟容量 | 每組程式可輸入 90 個步驟 |
| 回歸原點 | 機械原點復歸/相對原點復歸 |
| 跳躍功能 | 跳到副程式（JUMP） |
| 循環圈數 | 每一步驟最多可循環 999 次 |
| 背隙調整 | 參數畫面 2 之 1 可調整 |
| 標準參數功能 | input/output 介面長按"." |
| 可程式系統 | 增量值 / 絕對值可供選擇 |
| 指令選擇 | 程式輸入指令 / 分度盤轉動指令 |
| 原點校正 | 原點偏移補償設定 |
| 外部啟動信號 | 可由 M-CODE 自動操作 |
| 動作延遲時間 | 0.1~99.9 秒之延遲 |
| 輸入電源 | AC-220 三相 50/60HZ |

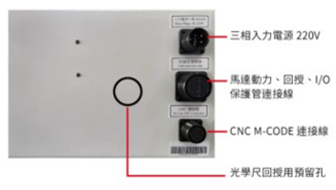

| 連接電線 | 電源線 / 外線（保護管）/ CNC 連接線 |
程式範例 > 在一個圓周上鑽四個等分割孔（90° 分割）（程式畫面如下圖）
| 步驟 1. | 開啟電源 | 步驟 5. | 按數字鍵輸入速度快慢 |
|---|---|---|---|
| 步驟 2. | 按 SCR 進入程式編輯畫面 | 步驟 6. | 按數字鍵輸入 4（分割 4 等分） |
| 步驟 3. | 按數字鍵 2 輸入 | 步驟 7. | 按 MODE 鍵回執行畫面 |
| 步驟 4. | 按數字鍵輸入 360（度） | 步驟 8. | 按 START 開始運作 |
 |
電源開關 |  |
回到執行畫面 |
 |
緊急停止開關 |   |
程式頁面轉換 |
 |
手搖輪插座 |   |
寸動方向選擇 |
 |
資料顯示於螢幕 |     |
游標方向選擇 |
 |
停止鍵 |  |
系統畫面切換 |
 ~ |
數字鍵：輸入程式及參數 |  |
程式 OP 選擇鍵 |
 |
l.在輸入或參數狀態時此鍵為小數點 ll.在程式 STEPI 的OP上按 2 秒進入程式號碼設定 |
 |
回歸相對原點 |
 |
再輸入或參數狀態時，此鍵為+，-號 |  |
回歸機械原點 |
 |
再輸入程式狀態時，插入一行程式 |  |
輸入鍵 |
 |
l.在執行狀態時，長按 3 秒將角度設為 0 度 ll.在輸入程式狀態時，刪除一行程式 |
 |
啟動鍵 |

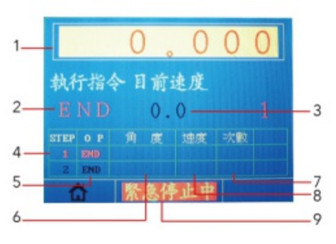

| 1.目前盤角度 |   |
| 2.目前執行指令 | |
| 3.盤面轉速 | |
| 4.執行顯示之 STEP | |
| 5.程式指令 | |
| 6.執行角度 | |
| 7.執行之次數 | |
| 8.執行之速度 | |
| 9.當前執行中之狀態 |
M-MATE II AC單軸伺服控制器 規格表-PDF
