HP-250~451-S
- 特性
- 規格表
- 檔案下載
- 適用於 CNC 大型車床及立式車床使用。
- 可左右任意選刀。
- 分割機構採用二片式直齒離合器，重複精度 ±1 秒。
- 刀架附切削液噴水孔。
- 耐用性強，適合重切削。
| 項目 / 型號 | HP250-F4 | HP250-F6 | HP350-F4 | HP350-F6 | HP451-S | |
|---|---|---|---|---|---|---|
| 刀架尺寸 | mm | 250 | 250 | 350 | 350 | 450 |
| 分割數 | 4 等分 | 6 等分 | 4 等分 | 6 等分 | 8 / 6 / 4 等分 | |
| 移動量（上升下降） | 8.5 | 5 | 5.5 | |||
| 刀架回轉方向 | 左右任意 | 左右任意 | 左右任意 | |||
| 作動液壓容量 | C.C | 103 | 276 | - | ||
| 驅動方式 | 油壓排齒驅動•電器制御 | 油壓排齒驅動•電器制御 | 伺服馬達驅動 | |||
| 鎖緊力 | kgf | 2060（油壓 35kg/cm²） | 3298（油壓 35kg/cm²） | 7300（油壓 35kg/cm²） | ||
| 回轉扭矩 | kgf•m | 9.8（油壓 35kg/cm²） | 35（油壓 35kg/cm²） | - | ||
| 定位連結器（2pcs） | mm | 24x210（齒數 外徑） | 24x280（齒數 外徑） | 48x380（齒數 外徑） | ||
| 分割精度 | Sec. | ±3" | ±3" | ±3" | ||
| 重覆精度 | Sec. | ±1" | ±1" | ±1" | ||
| 重量 | kgs | 90 | 97 | 240 | 300 | 550 |
| 適合主軸出力 | kw | 11.0 | 30.0 | 40.0 | ||

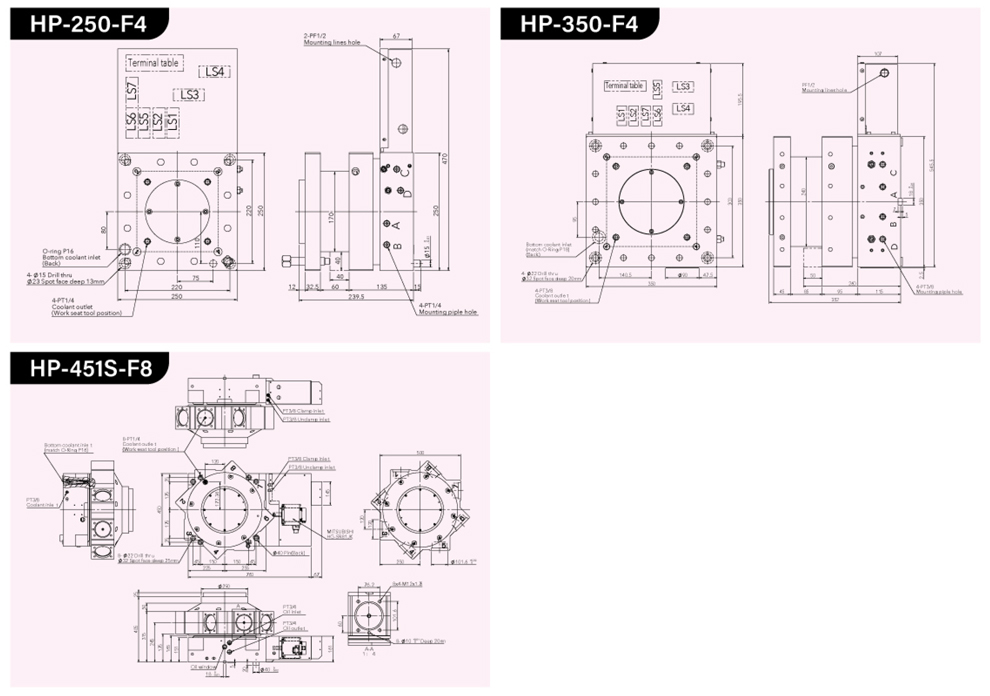

| 外觀尺寸圖 |  |
|
|
|
|
|
| ※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。 |

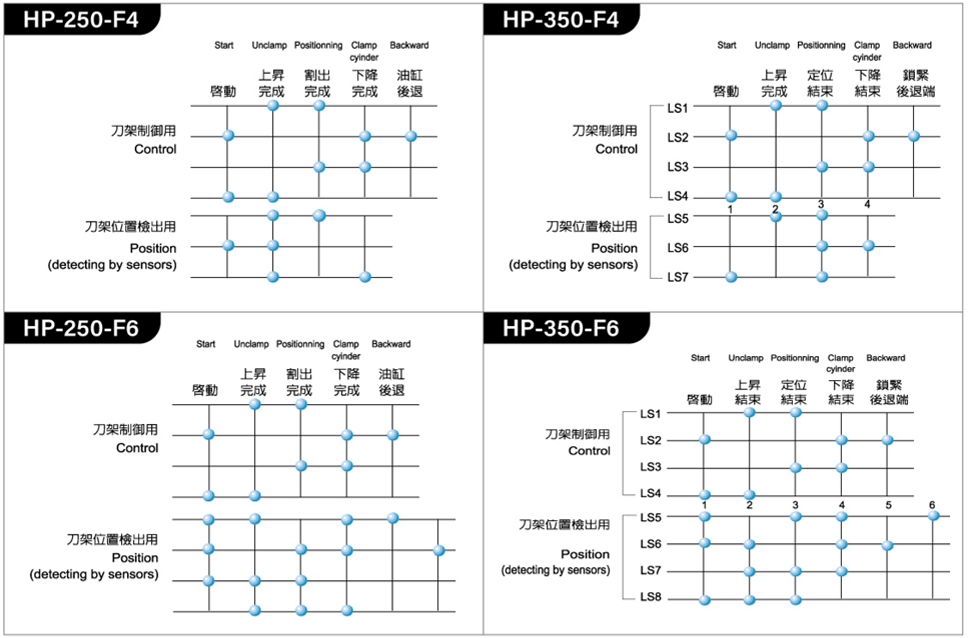

| 電器動作圖 |
|---|
 |
HP250-F4-HP451-S 規格表-PDF
