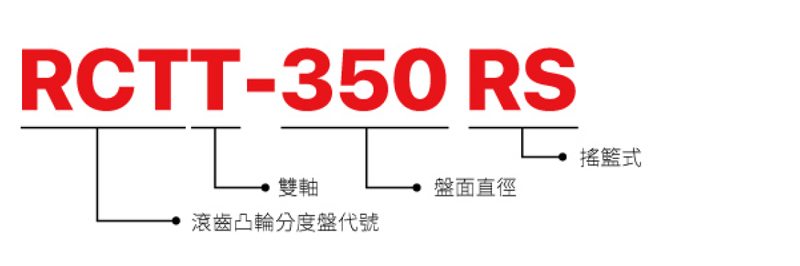

RCTT-350RS

RCTT-350RS

詢價 返回
  • 特性
  • 規格表
  • 檔案下載

  • 採用零背隙滚齒凸輪結構傳動。
  • 具備高速運轉、快速定位、高精度、高耐久性、低磨耗的特性。
  • 長時間加工可保持精度穩定。
項目 / 型號 RCTT-350
盤面直徑（mm） 350
垂直中心高（mm） 410
貫穿孔徑（mm） 100H7
T 型槽寬（mm） 12H7
導槽塊（mm） 18h7
伺服馬達型式 旋轉軸 傾斜軸
發那科 α8i α22i
齒數比 1:72 1:90
最小分割單位（度） 0.001° 0.001°
每分鐘最大轉速（rpm）（馬達：2000/rpm） 41.6 33.3
氣壓剎車扭力（kg•m） 150 200
油壓剎車扭力（kg•m） 150 200
分割精度（sec.） 20" 30"（標配 ERN 180:30"）
重覆精度（sec.） 4" -
標準可傾斜角度 ±120°
淨重（kgs） 1060
最大工件負載 在垂直 W=300kg
在水平 W=500kg
外觀尺寸圖
※ 以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
