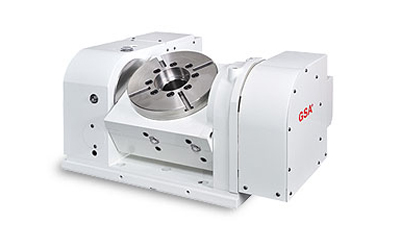

CNCT-100~320

CNCT-100~320

お問い合わせ 戻る 次へ
  • 特長
  • 仕様表
  • ダウンロード

  • 設置が容易で、操作も簡単です。
  • コンパクトなサイズながら、加工範囲が広いです。
  • X軸ストロークが1メートル前後の工作機械に設置可能です。
  • 5軸工作機械と組み合わせて同時加工が可能で、4軸工作機械との組み合わせにも対応します。傾斜軸は当社のDC/ACシングル軸サーボコントローラと組み合わせ、M信号に接続します。

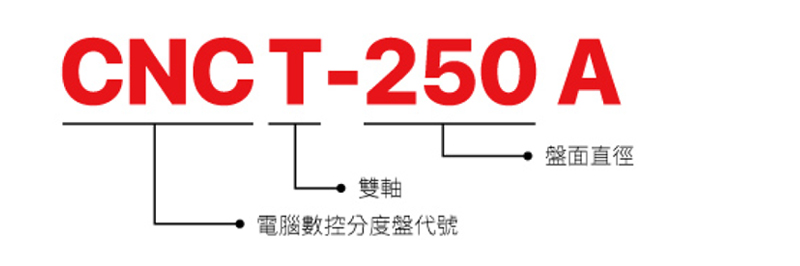

項目 / 型式 CNCT-100 CNCT-200 CNCT-250A CNCT-320
テーブル直径（mm） 120 200 250 320
垂直センター高さ（mm） 150 195 225 255
貫通穴径（mm） 30H7 35H7 70H7 110H7
T 溝幅（mm） 10H7 12H7 12H7 14H7
ガイドブロック（mm） 14h7 18h7 18h7 18h7
サーボモータ型式   回転軸 傾斜軸 回転軸 傾斜軸 回転軸 傾斜軸 回転軸 傾斜軸
FANUC α2 i α2 i α4 i α8 i α4 i α8 i α8 i α12 i
ギヤ比 1:72 1:120 1:90 1:180 1:90 1:180 1:180 1:180
最小分割単位（度） 0.001° 0.001° 0.001° 0.001° 0.001° 0.001° 0.001° 0.001°
最高回転数（rpm）（モーター：2000/rpm） 27.8 16.7 22.2 11.1 22.2 11.1 11.1 11.1
空圧ブレーキトルク（kg•m）（供給圧：5kg/cm²） 6 12 25 25 47 47 71 71
油圧ブレーキトルク（kg•m）（供給圧：20kg/cm²） 12 24 50 50 94 94 142 142
分割精度（sec.） 30" 60" 20" 50" 15" 30" 15" 30"
繰り返し精度（sec.） 4" - 4" - 4" - 4" -
標準傾斜角度 -20°~120° ±110° ±110° ±110°
本体重量（kgs） 105 240 280 450
最大ワーク積載荷重 垂直設置時 W=20kg W=50kg W=60kg W=100kg
水平設置時 W=35kg W=100kg W=100kg W=200kg
外形寸法図
※以上記載された仕様について、旭陽公司は仕様変更の権利を保留します。お客様は要求仕様を提示し、別途仕様協議を行うことができます。
