- CNC分度盤-離合齒式系列
- NC立/橫兩用齒式分割機
- NCF-250R-500R
NCF-250R-500R
- 特性
- 規格表
- 檔案下載
- 使用高精密齒式定位，確保分割精度 ±5 秒。
- 可直接與有四軸設備之切削中心機使用，或配合本公司之控制器與傳統銑床、鉆床溶合使用。
- 緊密的結構，集合精密軸承，可確保鋼性及長久使用。

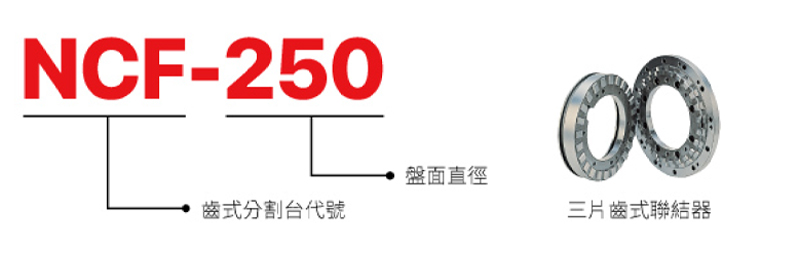

- 三片不同之齒式聯結器，當分割時盤面不會浮起。
| 項 目 / 型 號 | NCF-250R | NCF-320R | NCF-400R | NCF-500R | ||
|---|---|---|---|---|---|---|
| 盤面直徑（mm） | ø250 | ø320 | ø400 | ø500 | ||
| 垂直中心高（mm） | 185 | 210 | 250 | 310 | ||
| 貫穿孔徑（mm） | 30H7 | 80H7 | 70H7 | 80H7 | ||
| T 型槽寬（mm） | 12H7 | 14H7 | 14H7 | 14H7 | ||
| 導槽塊（mm） | 18h7 | 18h7 | 18h7 | 18h7 | ||
| 伺服馬達型式 | 發那科 | α8i | α12i | α12i | α12i | |
| 齒數比 | 1:90 | 1:90 | 1:90 | 1:180 | ||
| 最小分割單位（度） | 1°or5° | 1°or5° | 1°or5° | 1°or5° | ||
| 每分鐘最大轉速（rpm）（馬達：2000/rpm） | 22.2 | 22.2 | 22.2 | 11.1 | ||
| 重覆精度（sec.） | 單向 | 1" | 1" | 1" | 1" | |
| 雙向 | 2" | 2" | 2" | 2" | ||
| 淨重（kgs） | 110 | 240 | 280 | 320 | ||
| 夾持扭力（kg•m） | 500 | 500 | 600 | 700 | ||
| 垂直荷重（使用分度盤尾座）（kgs） | 250 | 300 | 500 | 700 | ||
| 最大工件負載 | 在垂直 |  |
W=125kg | W=150kg | W=250kg | W=350kg |
| 在水平 |  |
W=300kg | W=350kg | W=500kg | W=600kg | |
| 外觀尺寸圖 |  |
|
|
|
||
| ※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。 |
NCF-250R-500R 規格表-PDF
