氣/油壓尾座
- 規格表
- 檔案下載

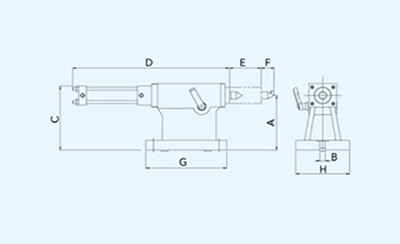

| 項目 / 型號 | A | B | C | D | E | F | G | H | 頂心錐度 | 適用分度盤機型 | 外觀尺寸圖 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | H | |||||||||||
| TS-A115（P/H） | 115 | 14 | 171.5/147.5 | 398/408 | 85 | 35 | 180 | 115 | MT#2 | CNC-120R |  |
|
| TS-A135（P/H） | 135 | 18 | 191.5/167.5 | 398/408 | 85 | 35 | 180 | 115 | MT#2 | CNC-170R, CNC-170RB | |
|
| TS-A160（P/H） | 160 | 18 | 216.5/192.5 | 398/408 | 85 | 35 | 180 | 115 | MT#2 | CNC-200R, CNC-200RB |  |
|
| TS-B185（P/H） | 185 | 18 | 242/217.5 | 475/508 | 105 | 44 | 270 | 180 | MT#3 | CNC-250R, NCF-250, CNC-250RB | |
|
| TS-B210（P/H） | 210 | 18 | 266.5/242.5 | 475/508 | 105 | 44 | 270 | 160 | MT#3 | CNC-320R, NCF-320, CNCMT-250 | |
|
| TS-B250（P/H） | 250 | 18 | 306.5/282.5 | 475/508 | 105 | 44 | 270 | 160 | MT#3 | CNC-400R, NCF-400 | |
|
| TS-B270（P/H） | 270 | 18 | 326.5/302.5 | 475/508 | 105 | 44 | 270 | 160 | MT#3 | CNCMT-320 | |
|
| TS-C310（P/H） | 310 | 18 | 366.5/342.5 | 531/577 | 135 | 51.5 | 295 | 220 | MT#4 | CNC-500R | |
|
| TS-C400（P/H） | 400 | 18 | 456.5/432.5 | 531/577 | 135 | 51.5 | 315 | 240 | MT#4 | CNC-630R | |
|
| TS-C480（P/H） | 480 | 22 | 536.5/512.5 | 531/577 | 135 | 51.5 | 338 | 280 | MT#4 | CNC-800R | |
|
| ※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。 |
TS-A115 (P/H)-C480 (P/H) 規格表-PDF
