GCT-301~1200

詢價 返回
  • 特性
  • 規格表
  • 檔案下載

  • 適用於各式搪、銑、磨床等高精度加工。

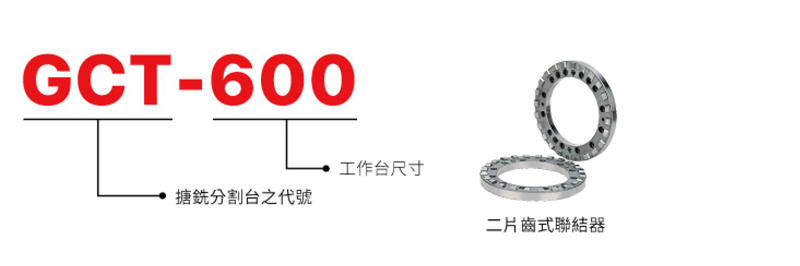

  • 採二片齒式聯結器定位，分割精度可達 ±3 秒且精度不隨使用時數之增加而改變。
  • 強力鎖緊裝置，耐重切削。
  • 使用空壓，鬆開、鎖緊，操作簡便。
  • 採用 FC35 鑄鐵，並經過數次冷熱調質處理，精密度耐久不變形。
項目 / 型號 GCT-301 GCT-450 GCT-600 GCT-700 GCT-800 GCT-1000 GCT-1200
工作台 長 x 寬（mm） 300x300 450x450 600x600 700x700 800x800 1000x1000 1200x1200
平置全高（mm） 140 170 200 220 280 300 340
中心孔（mm） ø25 ø30 ø40 ø40 ø60 ø60 ø80
T 型槽尺寸（mm） 14 18 20 20 22 22 22
工作台鬆開鎖緊行程（mm） 5 5 5 5 8 8 8
鎖緊 / 鬆開 氣壓 5~8kg/cm2 氣壓 5~8kg/cm2
油壓 30kg/cm2
迴轉 手動
最小分割度數（Degree.） 15° 1°or5°
垂直理論荷重（kg） 1200 2400 3400 3400 4500 6000 7000
最大工件負載（kg）（平均分布） 500 1000 2000 2000 3000 5000 6000
鎖緊力（kg） 1000 2200 3200 3200 5400 5400 8100
重量（kgs） 90 200 400 600 900 1200 2000
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
