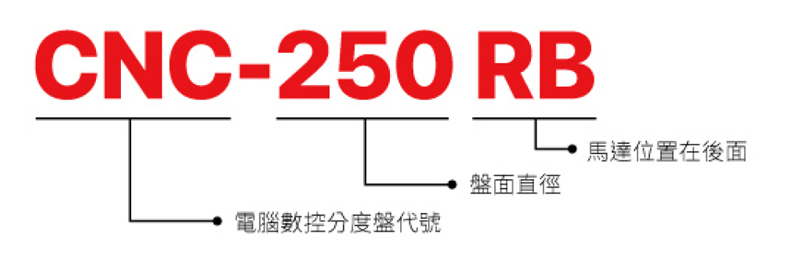

CNC-120RB~250RB（馬達背後型）
- 特性
- 規格表
- 檔案下載
- 馬達在背後，避免板金干涉。
- 適合小型工作母機。
- 此分度盤不能臥式使用。
| 項目 / 型號 | CNC-120RB | CNC-170RB | CNC-200RB | CNC-250RB | ||
|---|---|---|---|---|---|---|
| 盤面直徑（mm） | 120 | 170 | 200 | 250 | ||
| 垂直中心高（mm） | 115 | 135 | 160 | 185 | ||
| 貫穿孔徑（mm） | 30H7 | 35H7 | 35H7 | 70H7 | ||
| T型槽寬（mm） | 10H7 | 12H7 | 12H7 | 12H7 | ||
| 導槽塊（mm） | 14h7 | 18h7 | 18h7 | 18h7 | ||
| 伺服馬達型式 | 發那科 | α2 i | α4 i | α4 i | α4 i | |
| 齒數比 | 1:60 | 1:90 | 1:90 | 1:90 | ||
| 最小分割單位（度） | 0.001° | 0.001° | 0.001° | 0.001° | ||
| 每分鐘最大轉速（rpm）（馬達：2000/rpm） | 33.3 | 22.2 | 22.2 | 22.2 | ||
| 氣壓剎車扭力（kg•m）（動力源：5kg/cm²） | 6 | 25 | 25 | 47 | ||
| 油壓剎車扭力（kg•m）（動力源：20kg/cm²） | 12 | 50 | 50 | 94 | ||
| 分割精度（sec.） | 60" | 20" | 20" | 20" | ||
| 重覆精度（sec.） | 單向 | 4" | 4" | 4" | 4" | |
| 雙向 | 8" | 8" | 8" | 8" | ||
| 旋轉加工最大切削力（kg•m） | 12 | 23 | 23 | 45 | ||
| 淨重（kgs） | 70 | 70 | 84 | 124 | ||
| 最大工件負載 | 在垂直 | W=35kg | W=100kg | W=125kg | W=150kg | |
 |
||||||
| 在水平 | W=75kg | W=200kg | W=250kg | W=300kg | ||
 |
||||||
| 外觀尺寸圖 |  |
|
|
|
||
| ※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。 |
120RB-250RB 規格表-PDF
