CNC-120R~800R（一般型）

CNC-120R~800R（一般型）

詢價 返回 下一個產品
  • 特性
  • 規格表
  • 檔案下載

  • 由特殊鋁鎳、青銅蝸輪、硬化鋼蝸桿、精密軸承等所組成的高精密分度盤，此組合可維持精密長久之使用分割精度。
  • 雙導程、雙培林設計 (培林加大)，耐重切削。
  • 盤面與主軸一體，剛性佳。
  • 轉速快，齒數比 90:1，符合目前高速工具機之需求。
  • 大孔型設計，工件可直接穿入主軸，節省成本。

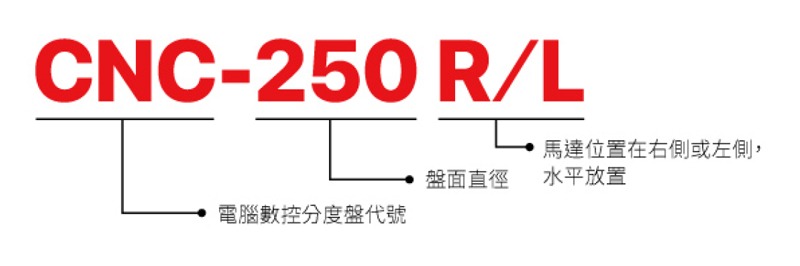

項目 / 型號 CNC-120R CNC-170R CNC-200R CNC-250R CNC-320R
盤面直徑（mm） 120 170 200 250 320
垂直中心高（mm） 115 135 160 185 210
貫穿孔徑（mm） 30H7 35H7 35H7 70H7 110H7
T型槽寬（mm） 10H7 12H7 12H7 12H7 14H7
導槽塊（mm） 14h7 18h7 18h7 18h7 18h7
伺服馬達型式 發那科 α2 i α4 i α4 i α4 i / α8 i α12 i
齒數比 1:60 1:90 1:90 1:180/1:90 1:90
最小分割單位（度） 0.001° 0.001° 0.001° 0.001° 0.001°
每分鐘最大轉速（rpm）（馬達：2000/rpm） 33.3 22.2 22.2 11.1/22.2 11.1/22.2
氣壓剎車扭力（kg•m）（動力源：5kg/cm²） 6 25 25 47 71
油壓剎車扭力（kg•m）（動力源：20kg/cm²） 12 50 50 94 142
分割精度（sec.） 30" 20" 20" 15" 15"
重覆精度（sec.） 單向 4" 4" 4" 4" 4"
雙向 8" 8" 8" 8" 8"
旋轉加工最大切削力（kg•m） 12 23 23 45 78
淨重（kgs） 28 70 84 124 210
最大工件負載 在垂直 W=35 kg W=100 kg W=125 kg W=150 kg W=175 kg
在水平 W=75kg W=200kg W=250kg W=300kg W=350kg
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。


項目 / 型號 CNC-400R CNC-500R CNC-630R CNC-800R
盤面直徑（mm） 400 500 630 800
垂直中心高（mm） 250 310 400 480
貫穿孔徑（mm） 150H7 180H7 254H7 254H7
T型槽寬（mm） 14H7 18H7 18H7 20H7
導槽塊（mm） 18h7 18h7 18h7 22h7
伺服馬達型式 發那科 α12 i α12 i / α22 i α22 i α22 i
齒數比 1:90 1:120 1:180 1:180
最小分割單位（度） 0.001° 0.001° 0.001° 0.001°
每分鐘最大轉速（rpm）（馬達：2000/rpm） 22.2 16.7 11.1 11.1
氣壓剎車扭力（kg•m）（動力源：5kg/cm2） 92 125 350 430
油壓剎車扭力（kg•m）（動力源：20kg/cm2） 184 250 700 1050
分割精度（sec.） 15" 15" 15" 15"
重覆精度（sec.） 單向 4" 4" 4" 4"
雙向 8" 8" 8" 8"
旋轉加工最大切削力（kg•m） 160 230 320 350
淨重（kgs） 280 480 860 1200
最大工件負載 在垂直 W=300kg W=350kg W=400kg W=800kg
在水平 W=500kg W=600kg W=800kg W=1500kg
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
