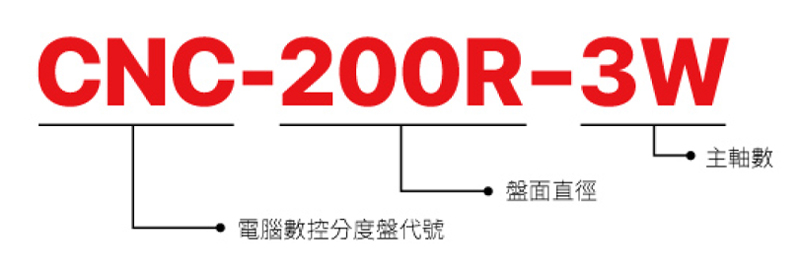

CNC-120R~200R 2W/3W/4W（多主軸）

CNC-120R~200R 2W/3W/4W（多主軸）

詢價 返回 上一個產品 下一個產品
  • 特性
  • 規格表
  • 檔案下載

  • 可增加數倍生產量，降低加工時間及成本。
  • 特殊空壓/油壓碟式剎車系統，耐重切削。
  • 提高加工速度，一次上料，節省換刀及轉軸旋轉次數。
項目 / 型號 CNC-120R 2W/3W/4W CNC-170R 2W/3W/4W CNC-200R 2W/3W/4W
盤面直徑（mm） 120 170 200
垂直中心高（mm） 115 135 190
貫穿孔徑（mm） 30H7 35H7 35H7
T型槽寬（mm） 10H7 12H7 12H7
導槽塊（mm） 14h7 18h7 18h7
伺服馬達型式 發那科 α2 i α4 i α4 i
齒數比 1:60 1:90 1:90
最小分割單位（度） 0.001° 0.001° 0.001°
每分鐘最大轉速（rpm）（馬達：2000/rpm） 33.3 22.2 22.2
氣壓剎車扭力（kg•m）（動力源：5kg/cm2） 6 25 25
油壓剎車扭力（kg•m）（動力源：20kg/cm2） 12 50 50
分割精度（sec.）  30"  20"  20"
重覆精度（sec.） 單向 4" 4" 4"
雙向 8" 8" 8"
旋轉加工最大切削力（kg•m） 12 23 23
淨重（kgs） 84 210 270
最大工件負載 在垂直 W=35 kg W=100 kg W=125 kg
在水平 W=75 kg W=200 kg W=250 kg
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
