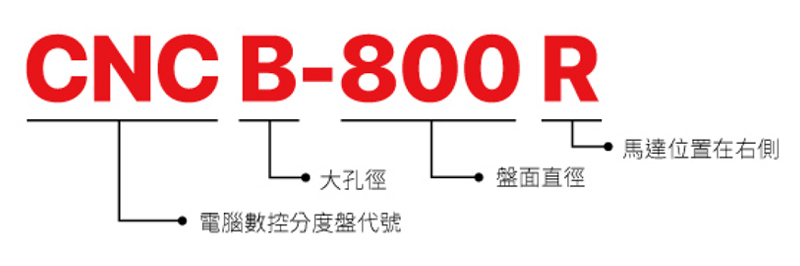

CNCB-800R（超大貫穿孔型）
- 特性
- 規格表
- 檔案下載
- 由特殊鋁鎳、青銅蝸輪、硬化鋼蝸桿、精密軸承等所組成的高精密分度盤，此組合可維持精密長久之使用分割精度。
- 雙導程、雙培林設計（培林加大），耐重切削。
- 超大孔型設計，工件可直接穿入主軸，節省成本。
| 項目/型號 | CNCB-800R | CNCB-800RT | |
|---|---|---|---|
| 盤面直徑（mm） | 800 | ||
| 垂直中心高（mm） | 480 | ||
| 貫穿孔徑（mm） | 450H7 | ||
| T型槽寬（mm） | 20H7 | ||
| 導槽塊（mm） | 22h7 | ||
| 伺服馬達型式 | 發那科 | α22 i | |
| 齒數比 | 1:180 | ||
| 最小分割單位（度） | 0.001° | ||
| 每分鐘最大轉速（rpm）（馬達：2000/rpm） | 11.1 | ||
| 油壓剎車扭力（kg•m）（動力源：20kg/cm²） | 1600 | ||
| 分割精度（sec.） | 15" | ||
| 重覆精度（sec.） | 單向 | 4" | |
| 雙向 | 8" | ||
| 旋轉加工最大切削力（kg•m） | 350 | ||
| 淨重（kgs） | 1060 | ||
| 最大工件負載 | 在垂直 | W=1500kg | |
 |
|||
| 在水平 | W=3000kg | ||
 |
|||
| ※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。 |
