HIT-500S1-1000S1
- 特性
- 規格表
- 檔案下載
- 適用臥式切削中心機台用轉台。
- 採用高剛性鎳鉻合金銅蝸輪，耐磨持久，分割穩定性高。
- 採用三片高精度離合齒定位，重覆定位精度達 ±0.5 秒，且精度不隨使用時數之增加而改變。
- 分割精度可依客戶要求 ±2 秒或 ±3 秒。
- 所有內部零件均用高等級材質及加工所完成，每台分度盤均做過 48 小時不停運轉及精度測試，所有電子零件均由日本/德國進口，保證持久運轉信任度。

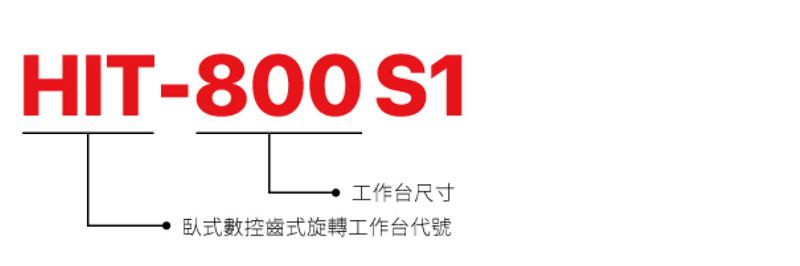

| 項 目 / 型 號 | HIT-500S1 | HIT-630S1 | HIT-800S1 | HIT-1000S1 | |
|---|---|---|---|---|---|
| 工作台 長 x 寬（mm） | 500x500 | 630x630 | 800x800 | 1000x1000 | |
| 平置全高（mm） | 305 | 315 | 340 | 380 | |
| 中心孔（mm） | 50H7 | 50H7 | 65H7 | 50H7 | |
| T 型槽寬（mm） | 14H7 | 18H7 | 18H7 | 22H7 | |
| 鎖緊 / 鬆開 | 油壓 35kg/cm2 | 油壓 35kg/cm2 | 油壓 35kg/cm2 | 油壓 35kg/cm2 | |
| 伺服馬達馬達型式 | 發那科 | α12i / α22i | α22i | α22i | α22i / α30i |
| 齒數比 | 1:90 | 1:180 | 1:180 | 1:180 | |
| 每分鐘最大轉速（rpm）（馬達：2000/rpm） | 22.2 | 11.1 | 11.1 | 11.1 | |
| 最小分割單位（度） | 1° or 5° | 1° or 5° | 1° or 5° | 1° | |
| 分割精度（sec.） | 6" | 6" | 6" | 6" | |
| 最大工件負載（kg）（平均分布） | 1000 | 2000 | 3000 | 5000 | |
| 鎖緊力（kg） | 5495 | 12000 | 14000 | 18000 | |
| 重量（kgs） | 325 | 360 | 525 | 1360 | |
| 外觀尺寸圖 |  |
|
|
|
|
| ※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。 |
HIT-400-500 規格表-PDF
