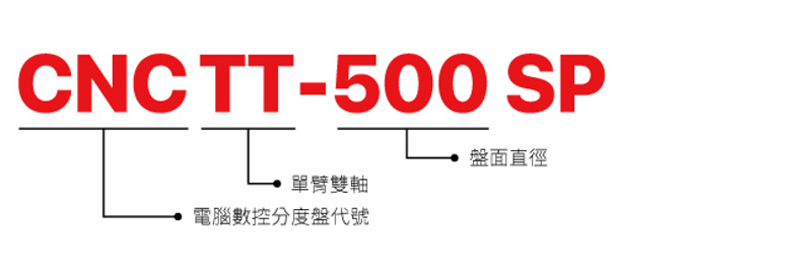

CNCTT-400SP-500SP

CNCTT-400SP~500

詢價 返回 上一個產品
  • 敘述
  • 規格表
  • 檔案下載

  • 高剛性的單臂式搖擺 B、C 軸結構
  • 配合加工機可達到五軸同動加工需求，確保在五軸同動加工或任意角度定位精度加工，擴展機床應用領域，滿足高複雜加工需求。
  • B、C 軸採用高剛性大盤面徑軸向軸承，能承受各方面的高荷重需求，與任意方向的銑削負荷。
  • 加工機刀具行走自由度高，干涉少。旋轉半徑大適合做大型工件加工，同規格五軸機中體積最小、旋徑最大。
  • 單臂式雙軸分度盤五軸數控機床的創新點，集中在提高動態性能，增加可用回轉半徑和操作方便。
項 目 / 型 號 CNCTT-400SP CNCTT-500SP
  旋轉軸 傾斜軸 旋轉軸 傾斜軸
盤面直徑（mm） 400 - 650 -
中心孔徑（mm） 110H7 - 160 -
T 型槽寬（mm） 14H7 - 18H7 -
伺服馬達型式 發那科 α12is α22i α12i α40i
減速比 1:72 1:90 1:120 1:120
最小分割單位（度） 0.001° 0.001° 0.001° 0.001°
每分鐘最大轉速（rpm）（馬達：2000/rpm） 27.7 22.2 16.6 16.6
油壓剎車扭力（kg•m）（動力源：50kg/cm2） 200 300 300 500
分割精度（sec.）  15"  30"
（配 ERN180±15"）		  15"  30"
（配 ERN180±15"）
重覆精度（sec.） 單向 4" 4" 4" 4"
雙向 8" 8" 8" 8"
標準可傾斜角度 ±110° ±110°
淨重（kgs） 700 1170
最大工件負載（kg） 0° 200 - 300 -
90° 150 - 200 -
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
